Misurare il gas dove diventa una variabile di processo.
Calorimetria CWD, analisi specialistiche SIRA e analisi multigas INCA, integrate da Baggi con sistemi di campionamento e condizionamento progettati sull'applicazione.
Lo strumento misura. Il sistema fa funzionare la misura.
Nei gas industriali la qualità della misura dipende tanto dall'analizzatore quanto da ciò che accade prima dell'analizzatore: prelievo, riscaldamento, filtrazione, condizionamento, pressione, portata, sicurezza e manutenzione.
Qualità energetica
CWD misura in continuo indice di Wobbe, potere calorifico e parametri legati alla combustione del gas.
Analisi specialistiche
SIRA affronta problemi di misura distinti: THT, VOC, premiscelazione gas/aria e CH₄ a basse concentrazioni.
Analisi multigas
INCA resta la piattaforma modulare per applicazioni nelle quali è necessario determinare più componenti del gas.
Sampling Baggi
Sistemi di campionamento e condizionamento costruiti per proteggere l'analizzatore e stabilizzare la misura.

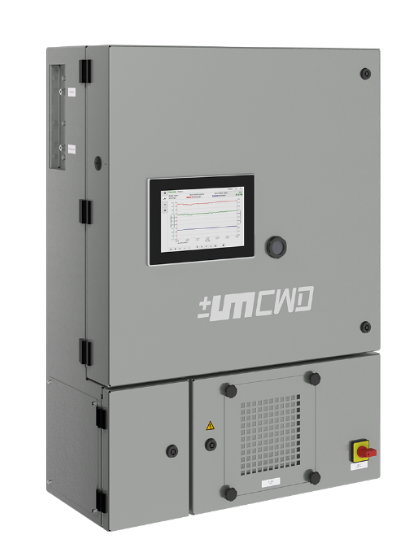

Calorimetri CWD per indice di Wobbe e potere calorifico
La serie CWD determina in modo diretto e continuo la qualità del gas: indice di Wobbe, densità specifica, potere calorifico e, con componenti di analisi gas integrati, richiesta d'aria di combustione e indice CARI.
Quando sceglierlo
- Gas naturale, GPL, biogas, gas di raffineria e gas di processo
- Gas con composizione rapidamente variabile
- Controllo combustione in acciaierie, vetro, cemento, calce e turbine
- Applicazioni in area sicura o pericolosa con versioni dedicate
SensEvolution CA5101: il calorimetro UNION dentro un sistema Baggi
Baggi integra il calorimetro UNION con un sistema di campionamento e condizionamento progettato per gas gravosi. L'obiettivo è rimuovere impurità solide, componenti condensabili, acqua, catrami e naftalene prima che raggiungano lo strumento.
Le tre sezioni del sistema di campionamento
- 1ª sezione: linea riscaldata fino a 100°C e filtrazione ridondante per evitare condensazioni e trattenere solidi.
- 2ª sezione: raffreddamento e rimozione delle condense tramite gorgogliatore di grande volume.
- 3ª sezione: essiccazione, filtrazione coalescente e stabilizzazione della pressione richiesta dall'analizzatore.
- Fast-loop e pompa opzionali per ridurre il tempo morto su linee di campionamento lunghe.

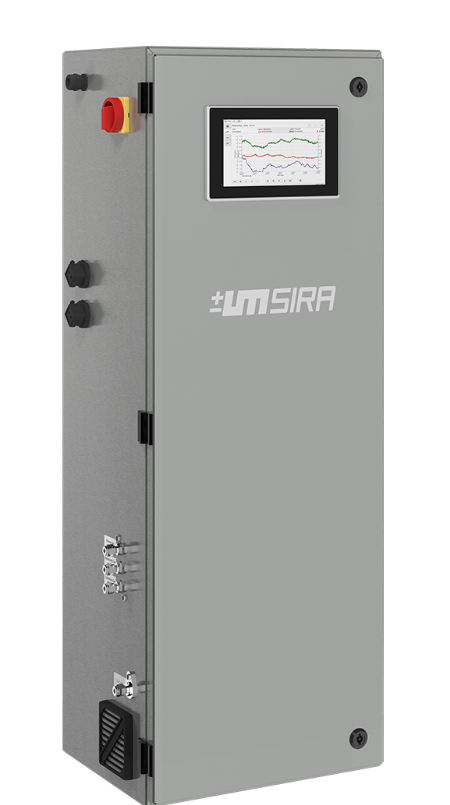

Quattro strumenti dedicati a quattro problemi di misura.
Odorizzazione, VOC, combustione premiscelata e metano a basse concentrazioni. SIRA riunisce tecnologie di misura differenti in strumenti specialistici costruiti intorno al fenomeno da misurare.
SIRA UV THT
Controllo continuo dell'odorizzazione del gas naturale.
Misura UV della concentrazione di THT in tempo reale.
Gas naturale · reti di distribuzione · sistemi di odorizzazione
ProspettoSIRA UV VOC
VOC e breakthrough dei filtri a carbone attivo.
Misura continua dei VOC per seguire il processo di abbattimento e individuare il breakthrough del carbone.
Biogas · gas naturale · trattamento rifiuti e acque · abbattimento aria
ProspettoSIRA ROA Premix
Controllo delle miscele premiscelate gas/aria.
Ossidazione catalitica del campione e misura dell'ossigeno residuo.
Vetro · fibra di vetro · combustione premiscelata · gas naturale / H₂
ProspettoSIRA CH₄ Low
Metano a basse concentrazioni nei gas esausti.
Misura IR in tempo reale di basse concentrazioni di CH₄ nei gas in uscita.
Emissioni · biogas · gas esausti industriali
Prospetto

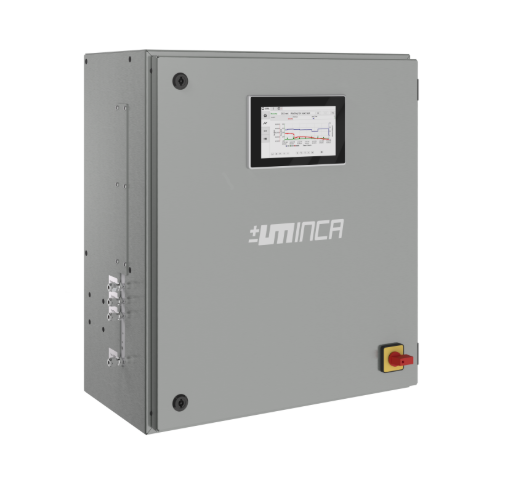

INCA: piattaforma configurabile per analisi multicomponente
INCA utilizza moduli standardizzati per alimentazione gas, condizionamento, sensori, controllo e data processing, così da costruire analizzatori ottimizzati per applicazioni nelle quali è necessario determinare più componenti del gas.
Configurazioni principali
- CAM: versione base compatta
- INCA3000: display e custodia per funzioni estese
- INCA4000: display, custodia e gas measuring cooler
- La configurazione viene definita in funzione dei componenti da misurare e delle condizioni del gas.
Dove il gas diventa una variabile tecnica da misurare.
La scelta dello strumento parte dal fenomeno da misurare e dalle condizioni reali del processo, non dal semplice settore industriale.
Gas naturale e reti
Indice di Wobbe, potere calorifico, qualità energetica e controllo dell'odorizzazione THT.
Vetro e fibra di vetro
Controllo combustione, qualità energetica del gas e miscele premiscelate gas/aria.
Trattamento gas ed emissioni
VOC, filtri a carbone attivo, gas esausti e metano a basse concentrazioni.
Acciaio e gas di processo
Gas variabili, qualità energetica, combustione e analisi multicomponente.
Esempi di gas e campi di misura.
| Tipo di gas | Range MJ/m³ | Pressione lavoro mbar | Precisione Wobbe ±% | Consumo tipico gas l/h |
|---|---|---|---|---|
| Gas di torcia | 0–15 | 40 | 3.0 | 40 |
| Gas da altoforno | 3.5 | 40 | 3.0 | 170 |
| Converter gas | 4.5–9 | 40 | 1.5 | 140 |
| Gas misto | 5–10 | 40 | 2.0 | 140 |
| Gas di forno coke | 15–30 | 40 | 1.5 | 60 |
| Biogas | 25–35 | 40 | 1.5 | 70 |
| Gas naturale | 25–48 | 20 | 1.0 | 25 |
| Gas di raffineria | 25–50 | 40 | 1.5 | 25 |
| GPL | 40–90 | 20 | 1.5 | 15 |
Dati indicativi da verificare sulla specifica applicazione, sulla composizione del gas e sulla configurazione del sistema di campionamento.
Non proponiamo solo l'analizzatore: progettiamo la misura.
Baggi dimensiona e realizza il sistema di prelievo, condizionamento e integrazione: linee riscaldate, filtri, valvole, pompe, riduttori, logiche di sicurezza, interfaccia con DCS/PLC e assistenza in campo.
- Studio del gas e dell'applicazione
- Schema di campionamento
- Quadri e integrazione segnali
- Avviamento e collaudo
- Manutenzione
- Ricambi e supporto tecnico
Brochure e approfondimenti.
Hai un gas difficile da misurare?
Mandaci composizione, pressione, temperatura, impurità attese e punto di installazione. Baggi può valutare lo strumento UNION e il sampling system più adatto.
